TRANSFORMATORSTATION
Transformatorstations – het betrouwbare hart van elke zonnepark
In grootschalige zonne-energie-installaties speelt niet
alleen de opwekking van stroom een cruciale rol, maar ook de veilige
en efficiënte distributie ervan. Transformatorstations
zijn daarom onmisbaar binnen elk professioneel zonnepark.
Bij Duurzame Zonne-Energie leveren wij volledig
geïntegreerde middenspanningstransformatorstations (MV),
ontworpen voor industriële prestaties onder zware omstandigheden.
Onze “plug & play” oplossingen staan
garant voor maximale betrouwbaarheid, veiligheid en eenvoudige
integratie met bestaande infrastructuur.
Wij gebruiken uitsluitend hoogwaardige systemen van
gerenommeerde fabrikanten, geschikt voor projecten van enkele tot
tientallen megawatt.
Hieronder vindt u een selectie van beschikbare modellen
in ons aanbod.
TRANSFORMATORSTATION

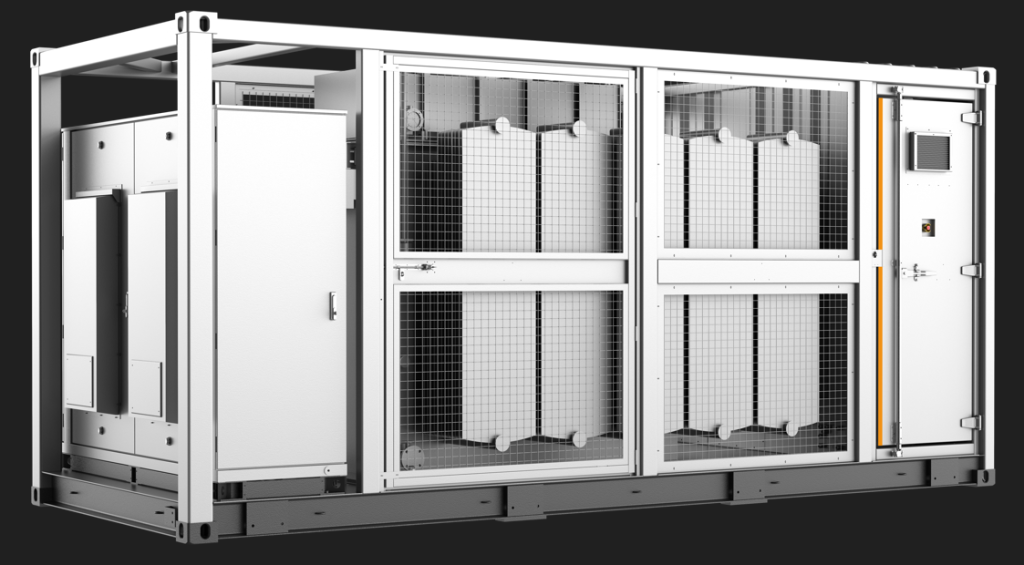

Transformatorstation Sungrow MVS8960-LV
De Sungrow MVS8960-LV transformatorstation is een kant-en-klare oplossing voor grootschalige zonneparken tot 9,856 MW. Het biedt betrouwbare spanningsconversie van laag naar middenspanning en voldoet aan de hoogste normen voor veiligheid en energie-efficiëntie.
Technische specificaties:
- Nominaal vermogen transformator: 8.960 kVA bij 40 °C
- Maximaal vermogen: 9.856 kVA bij 30 °C
- LV/MV spanning: 0,8 kV / 20–35 kV
- Transformator type: Olie-ondergedompeld, vectorgroep Dy11y11
- Koeling: ONAN (olie- en luchtgekoeld)
- Rendement: ≥99%
- Impedantie: 9,5% (±10%)
- Afmetingen (B x H x D): 6.058 × 2.896 × 2.438 mm
- Gewicht: circa 24 ton
- Bedrijfstemperatuurbereik: van -20 tot 60 °C (optioneel vanaf -30 °C)
- Beschermingsgraad: IP54
- Communicatie: RS485, Ethernet, glasvezel
- Conformiteit: IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1, EN50588-1
Uitrusting:
- Middenspanningsschakelinstallatie: SF₆, nominale spanning 24–36 kV, nominale stroom 630 A, 3 uitgaande velden
- Laagspanningspaneel: 2 hoofdschakelaars 4000 A / 800 V AC / 3P, 28 scheiders 260 A / 800 V AC / 3P, 84 zekeringen 400 A / 800 V AC / 1P
- Beveiligingen: temperatuursensoren, oliepeil- en drukbewaking, relaisbeveiligingen 50/51, 50N/51N, overspanningsbeveiliging type II (optioneel type I + II)
Voordelen:
- Modulair ontwerp: vergemakkelijkt transport, installatie en onderhoud
- Hoge betrouwbaarheid: alle componenten zijn getest volgens internationale normen
- Geïntegreerde oplossing: snelle inbedrijfstelling dankzij prefab constructie
